Mikä on eurooppalaisten jarrukenkien toimintaperiaate?

Perusmekaniikka eurooppalaisten jarrukenkien takana

Eurooppalaiset jarrukengät ovat rumpujarrujärjestelmien ydinkomponentti, jota käytetään laajalti henkilöautojen, kevyiden hyötyajoneuvojen ja perävaunujen taka-akseleissa Euroopan ajoneuvoalustoilla. Toisin kuin levyjarrut, joissa jarrupalat kiinnittyvät roottoriin, rumpujarrut käyttävät kaarevia kenkiä, jotka painavat ulospäin pyörivän rummun sisäpintaa vasten kitkan luomiseksi ja ajoneuvon hidastamiseksi. Näiden kenkien mekaanisen toiminnan ymmärtäminen auttaa selittämään, miksi ne ovat edelleen kustannustehokas ja kestävä valinta monille Euroopassa valmistetuille ajoneuvoille, erityisesti takapyöräsovelluksissa, joissa tarvitaan kevyempää jarrutusvoimaa.

Toimintaperiaate keskittyy kineettisen energian muuntamiseen lämmöksi hallitun kitkan avulla. Kun jarrupoljinta painetaan, hydraulinen paine tai mekaaninen voima aktivoi pyörän sylinterin tai toimilaitteen, joka työntää jarrukengät ulospäin. Kuhunkin kenkään liimattu kitkapäällyste koskettaa rummun sisäseinää luoden vastusta, joka hidastaa pyörän pyörimistä.

Jarrukenkäkokoonpanon ydinkomponentit

Toimintaperiaatteen ymmärtämiseksi täysin se auttaa hajottamaan yksittäiset osat, jotka toimivat yhdessä eurooppalaisessa rumpujarrujärjestelmässä.

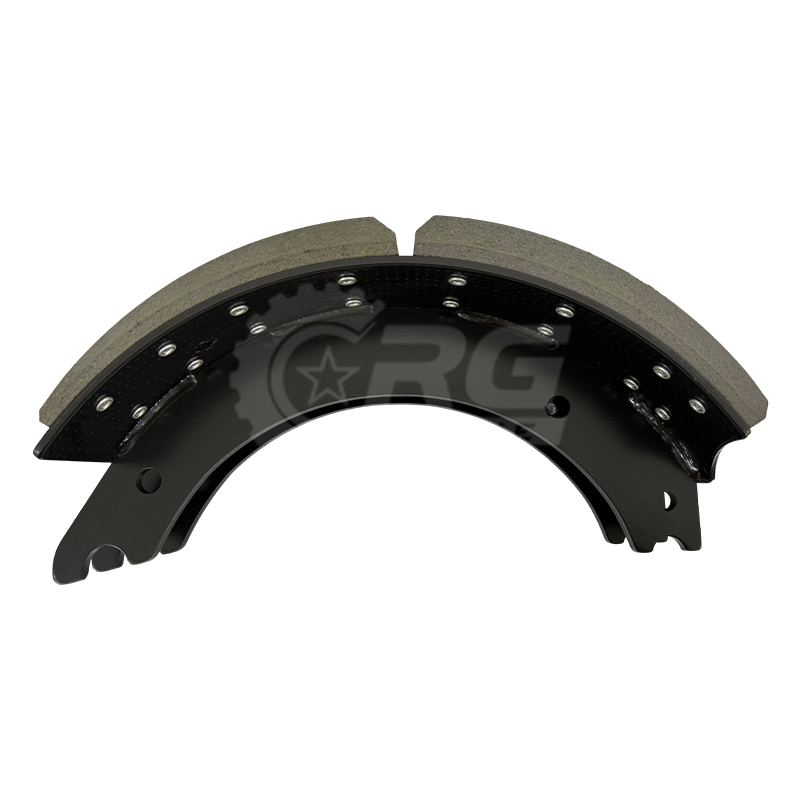

Kengän runko ja kitkavuori

Kengän runko on tyypillisesti kaareva teräsrakenne, joka pitää kitkavuorauksen paikoillaan. Eurooppalaisissa jarrukengissä käytetään yleisesti puolimetallisia tai keraamisia kitkayhdisteitä, jotka on liimattu tai niitattu runkoon ja jotka on valittu sen kyvyn perusteella, että ne pystyvät ylläpitämään vakaat kitkakertoimet laajalla lämpötila-alueella, mikä on tärkeää ottaen huomioon Euroopan teillä vallitsevat vaihtelevat ilmasto- ja ajo-olosuhteet.

Pyörän sylinteri

Pyörän sylinteri muuttaa jarrupääsylinteristä tulevan hydraulipaineen mekaaniseksi voimaksi. Kun jarrunesteen paine kasvaa, pyörän sylinterin sisällä olevat männät työntävät kengät erilleen ja koskettavat rumpua.

Paluujouset

Palautusjouset vastaavat kenkien vetämisestä takaisin lepoasentoonsa, kun jarrupoljin vapautetaan. Ilman kunnolla toimivia palautusjousia kengät voivat jäädä osittain kiinni, mikä aiheuttaa liiallista kulumista, ylikuumenemista tai heikentynyttä polttoainetehokkuutta.

Säätömekanismi

Kun kitkapäällyste kuluu ajan myötä, kengän ja rummun välinen rako kasvaa. Itsesäätyvä mekanismi kompensoi kulumisen automaattisesti ja ylläpitää tasaisen polkimen tunteen ja jarrutustehon ilman jatkuvaa manuaalista säätöä.

Vaiheittainen jarrutussyklin erittely

Seuraavassa taulukossa esitetään tapahtumasarja, joka tapahtuu yksittäisen jarrutuksen aikana polkimen kytkemisestä vapauttamiseen.

Miksi kitkamateriaalin koostumuksella on merkitystä

Eurooppalaisen jarrukengän suorituskyky riippuu suuresti sen kitkapäällysteen koostumuksesta. Valmistajat valmistavat tyypillisesti vuorauksia käyttämällä kuitujen, hartsien ja täyteaineiden sekoituksia, jotka on suunniteltu tasapainottamaan kitkan konsistenssia, lämmönkestävyyttä ja melun vähentämistä. Verhous, jonka kitkakerroin on liian aggressiivinen, voi aiheuttaa jarrutusta ja ennenaikaista rummun kulumista, kun taas liian pehmeä päällyste voi haalistua jatkuvassa jarrutuksessa, kuten pitkissä laskuissa vuoristoisilla Euroopan teillä.

Monet eurooppalaiset jarrukengät on suunniteltu täyttämään ECE R90 -standardit, jotka säätelevät kitkakykyä, lämpöstabiilisuutta ja kulumisominaisuuksia varmistaakseen tasaisen pysäytystehon monissa käyttöolosuhteissa.

Itsesäätyvät järjestelmät ja niiden rooli johdonmukaisessa suorituskyvyssä

Yksi nykyaikaisten eurooppalaisten jarrukenkäjärjestelmien tärkeimmistä piirteistä on itsesäätyvä mekanismi. Kun kitkapäällyste kuluu vähitellen ohuemmaksi, matka, jonka kengän on kuljettava koskettaakseen rumpua, kasvaa. Ilman kompensaatiota tämä johtaisi huokoiseen tai viivästyneeseen jarrupolkimen tunteeseen ajan myötä.

Itsesäädin toimii tyypillisesti seisontajarrun kaapeliin liitetyn räikkävivun tai tähtipyörän säätömekanismin kautta. Joka kerta kun jarruja käytetään ajoneuvon liikkuessa peruutettaessa tai vaijerilla ohjatun liikkeen kautta eteenpäin jarrutettaessa mallista riippuen, säädin sulkee asteittain kengän ja rummun välisen raon säilyttäen tasaisen kosketuksen ja polkimen vasteen.

Yleisiä kulumisen ja toiminnan heikkenemisen merkkejä

Kuluneiden jarrukenkien oireiden tunnistaminen mahdollistaa jarrujen vaihtamisen ajoissa ennen kuin suorituskyky heikkenee.

• Hionta- tai raapimisääni jarrutuksen aikana, mikä osoittaa, että kitkapäällyste on kulunut metallikengän runkoon asti.
• Vähentynyt jarrutusteho, mikä vaatii tiukempaa poljinpainetta saman pysäytystehon saavuttamiseksi.
• Vetotunne toiselle puolelle jarrutuksen aikana, joka johtuu usein kenkien epätasaisesta kulumisesta tai pyörän sylinterin männän juuttumisesta.
• Jarrupolkimen läpi tuntuvaa tärinää tai pulsaatiota, mikä voi viitata rummun epätasaiseen kosketukseen tai epätasaiseen kosketukseen.
• Seisontajarru, joka tuntuu löysältä tai vaatii liiallista liikettä ennen kytkeytymistä, liittyy usein kuluneisiin kenkiin tai väärin säädettyyn itsesäätyvään laitteeseen.

Kuinka rummun muotoilu vaikuttaa jarrukengän suorituskykyyn

Jarrukengän ja rummun välinen vuorovaikutus on keskeistä yleisen jarrutustehon kannalta. Eurooppalaisissa rumpurakenteissa on usein ripallisia tai tuuletettuja pintoja lämmön haihtumisen parantamiseksi, mikä vähentää lämpöhäipymisen riskiä toistuvien jarrutusjaksojen aikana. Rummun sisähalkaisijan ja pinnan viimeistelyn on pysyttävä tarkkojen toleranssien sisällä, koska epäpyöreä tai voimakkaasti uurrettu rumpu voi aiheuttaa epätasaisen kosketuksen kengän vuoraukseen, mikä johtaa pulsaatioon, alentuneeseen pysäytysvoimaan ja kiihtyneeseen kulumiseen.

Rummun asianmukainen koneistus tai vaihtaminen uusiin jarrukenkiin yhdistettynä varmistaa, että kitkapinnat yhtyvät oikein, jolloin itsesäätyvä mekanismi ja kengän geometria voivat toimia suunnitellusti.

Jarrukengän käyttöikää pidentävät huoltokäytännöt

Säännöllisillä huolloilla on merkittävä rooli jarrukenkäkokoonpanon toimintatehokkuuden säilyttämisessä.

• Rummun sisäpuolen säännöllinen tarkastus naarmujen, lasien tai epätasaisten kulumiskuvioiden varalta, jotka voivat vaikuttaa kengän kosketukseen.
• Voitele kengän kosketuspisteet ja säätömekanismi korkean lämpötilan jarrurasvalla estääksesi takertumisen tai tarttumisen.
• Tarkista palautusjouset ja kiinnityslaitteet väsymisen varalta, koska heikentyneet jouset voivat vaikuttaa kengän sisäänvetoon.
• Tarkistamalla, että itsesäätyvä mekanismi liikkuu vapaasti ja kytkeytyy oikein rutiinihuoltovälien aikana.

Laadukkaiden vaihtokenkien valinta pitkäaikaiseen luotettavuuteen

Kun vaihto on tarpeen, alkuperäisten varusteiden mukaan valmistettujen jarrukenkien valitseminen varmistaa oikean istuvuuden, tasaisen kitkakyvyn ja alueellisten turvallisuusstandardien noudattamisen. Tekijöiden, kuten vuorauksen paksuuden, kaarevuuden säteen ja kiinnitysreikien kohdistuksen, on vastattava tarkasti ajoneuvon alkuperäistä suunnittelua, jotta vältetään epätasainen kuluminen tai heikentynyt jarrutusvoima. Standardoiduissa kitka- ja lämpöolosuhteissa testattujen kenkien valitseminen antaa varmuutta siitä, että vaihtokengät toimivat luotettavasti vaihtelevissa ajo-olosuhteissa kaupunkiliikenteestä tasaiseen maantienopeuteen.
