Mitä sinun tulisi tietää vuoratuista jarrukenkistä ja laitteistosarjoista ennen kuin ostat kuorma-autoasi tai perävaunuasi?

Mitä tulee vuorattuihin jarrukenkiin ja laitteistosarjaan

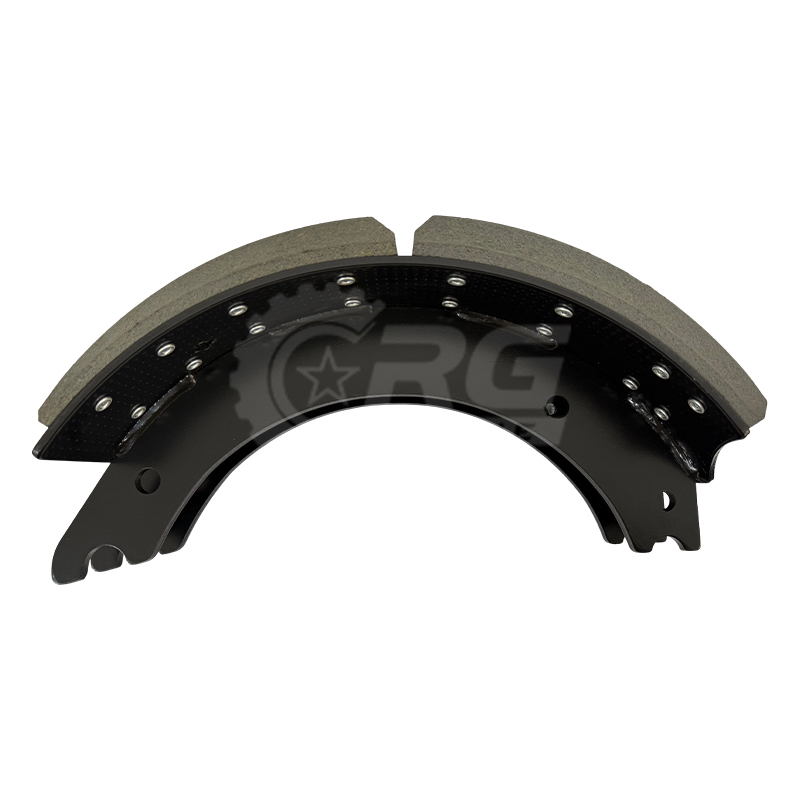

A vuorattu jarrukenkä laitteistosarjalla yhdistää kaiken, mitä teknikko tarvitsee suorittaakseen rumpujarruhuollon yhdessä paketissa – ei tarvitse etsiä erillisiä jousia tai tappeja. Sarja toimitetaan kahdella valmiiksi vuoratulla jarrukengällä (verhoilu jo niitattu uumaan) sekä yhteensopiva laitteistosarja, joka on mitoitettu kyseiselle kenkä- ja akselikokoonpanolle.

Laitteistosarja sisältää yleensä:

• Ankkuritappi ja kevytteräsholkit
• Kiinnitysjousi ja raskaat palautusjouset
• Pyälletty rulla ja rullan pidike
• Mikä tahansa jarrutyyppikohtainen nokkapuolen laitteisto (Q Plus, ES, vakio)

Koska vuori on jo kiinnitetty, ohitat aikaa vievän vaiheen, jossa vanha vuoraus siirretään tai hankitaan erillinen liima. Tämä yhden SKU:n lähestymistapa vähentää sekä työaikaa että yhteensopimattomien komponenttien riskiä kalustokaupoissa, joissa on useita akselipalveluja päivässä.

Tärkeimmät tiedot tarkistettava ennen tilaamista

Väärän sarjan tilaaminen on yleisin – ja vältettävissä oleva – virhe rumpujarruhuollossa. Kolme numeroa ratkaisee päätöksen:

1. Jarrun halkaisija ja leveys — Useimmat raskaiden kuorma-autojen sovellukset toimivat 15" × 4" tai 16,5" × 7" kokoonpanoissa. Varmista rummun halkaisija ennen mitään muuta.
2. Akselin painoluokitus — Sarjat luokitellaan vuorauksen painokapasiteetin mukaan, useimmiten 20 000 lb tai 23 000 lb. Akselisarjan mittojen sekoittaminen aiheuttaa epätasaista kulumista ja epätasapainoista pysäytysvoimaa.
3. FMSI-numero — Friction Materials Vakios Instituten numero yksilöi kengän geometrian. Viitata OE-osanumerosi FMSI:ään ennen tilauksen tekemistä, etenkin kun työskentelet useiden OEM-osien kanssa samassa ajoneuvossa.

Geometrian lisäksi kiinnitä huomiota jarrun tyyppimerkintään. Q Plus, ES (Eaton-standardi) ja vakionokkakokoonpanot käyttävät erilaisia ​​​​laitteistosarjoja - kengät voivat näyttää samanlaisilta hyllyssä, mutta ne eivät asennu oikein, jos laitteisto ei vastaa hämähäkin ja nokan geometriaa kyseisessä akseliasennossa.

Jarrutyyppien yhteensopivuus: Q Plus, ES ja Standard

Raskaat rumpujarrut eivät ole universaaleja. Kolme yleisintä kokoonpanoa Pohjois-Amerikan kuljetusliikenteessä edellyttävät kukin tietyn kengän ja laitteiston pariliitoksen.

Ohjausakselisarjat vaativat lisävalvontaa. Ohjausjarrujen on annettava tasainen, ennustettava voima ilman vetoa – joten vuorauksen, kengän uuman paksuuden ja laitteiston jousinopeuden tulee kaikkien täyttää kyseisen akselin OE-spesifikaatiot, ei vain yleinen "sopii useimpiin" -vastine.

Miksi laitteiston laatu on yhtä tärkeä kuin vuoraus

Kuluneiden laitteistojen uusi pinnoite on jarrutyö, joka epäonnistuu etuajassa. Laitteet hajoavat eri tavalla kuin vuoraus – jouset menettävät jännitystä, teloihin muodostuu litteitä kohtia ja holkit kuluvat soikeita – mutta teknikot eivät usein huomaa laitteistoa, koska se ei naarmuunnu tai halkeile näkyvästi vuorauksen tavoin.

Ero taloudellisten ja premium-laitteistosarjojen välillä näkyy muutamassa tietyssä paikassa:

• Paluujouset — Voimakkaat jouset, jotka on mitoitettu 1 miljoonalle kierrokselle, ylläpitävät kengän oikean sisäänvedon koko vuorauksen käyttöiän ajan. Budjettijouset voivat väsyä paljon ennen kuin vuoraus saavuttaa kulumisrajat, mikä aiheuttaa vetoa, lämmön kertymistä ja ennenaikaista vikaa.
• Rullat — Lämpökäsitellyt, sinkkikromaattipinnoitetut telat kestävät korroosiota märissä ja suolaisissa olosuhteissa. Paljaat teräsrullat kuoppaavat ja takertuvat, sitovat nokan toimintaa ja aiheuttavat jarrun häipymistä.
• Holkit — Ruostumattomasta teräksestä valmistetut tai paksut holkit pitävät ankkuritapin kohdistuksen kuormituksen alaisena. Pehmeät teräsholkit kuluvat nopeasti soikeaan, mikä mahdollistaa kengän liikkeen, mikä nopeuttaa vuorauksen epätasaista kulumista.

Pulverimaalatut jouset ja korroosionkestävät laitteistot eivät ole korkealaatuisia päivityksiä kosteissa tai talvisissa tieolosuhteissa toimiville kalustoille – ne ovat lähtökohta odotettujen huoltovälien saavuttamiselle.

OEM-ristiviittaus ja sovituksen tarkistus

Useimmat vuoratut kenkäsarjat on suunniteltu korvaamaan Meritorin, Eatonin/Danan, Rockwellin, Daytonin ja Spicerin OE-osia. Yksi sarjan mallinumero kattaa usein useita OE-varusteita – esimerkiksi 15"×4" ES-tyyppinen etusarja voi korvata Eatonin, Meritorin ja Spicerin osanumerot samanaikaisesti.

Käytä näitä viitepisteitä kiinnityksen vahvistamiseen ennen asennusta:

• OE-valmistajan osanumero (leimattu alkuperäiseen kenkäverkkoon)
• FMSI-merkintä (löytyy OE-osien käsikirjasta tai alkuperäisestä pakkauksesta)
• Akselin valmistaja ja malli (erityisesti ohjattavien ja vetoakselien erotteluun)
• Jarruputken ja nokkaputken mitat, jos saatavilla

Jälkimarkkinoiden vuoratut kenkäsarjat, jotka on rakennettu OE-mittastandardien mukaan – sama rainan paksuus, sama niittikuvio, sama vuorausseosluokka – asennetaan ilman muutoksia ja saadaan vastaava pysäytysteho. Tarkista niitin reikien lukumäärä ja niitin koko jos olet vaihtamassa osittain kulunutta kenkää varmistaaksesi, että niitit istuivat tasaisesti sen sijaan, että olet ylpeä vuorauksen pinnasta, joka voi värjätä rumpua välittömästi.

Asennuksen tarkistuslista puhtaaseen ja pitkäkestoiseen jarrutyöhön

Jopa laadukas vuorattu kenkäsarja ei toimi, jos ympäröivää laitteistoa ja rumpua ei käsitellä samalla huoltovälillä. Ennen kuin uudet kengät tulevat käyttöön:

1. Mittaa rummun halkaisija hylättyjen enimmäismäärien mukaan – useimmat 15" rummut ovat hylättyjä 15.090" ja 16.5" rummut 16.620". Rumpu, joka on hylätyssä määrin tai sen jälkeen, ei pidä jarrujen säätöjä ja aiheuttaa kiihdytettyä päällysteen kulumista.
2. Tarkasta jarruputken ja ankkuritapin reiät kulumisen tai venymän varalta. Vaihda hämähäkki, jos ankkuritapin liike ylittää 0,010" välyksen.
3. Puhdista nokan reikä ja levitä korkean lämpötilan jarruvoiteluainetta nokkaputkeen ennen uusien telojen asentamista — kuiva nokkakosketin on suurin syy jarrujen melulle ja epätasaiselle päällystekosketukselle.
4. Kiristä kaikki hämähäkkikiinnityslaitteet spesifikaatioiden mukaan. Löysä hämähäkki siirtyy jarrutuskuorman vaikutuksesta ja aiheuttaa samat oireet kuin kuluneet kengät: veto ja ennenaikainen kuluminen.
5. Säädä löysyyssäädintä oikean työntötangon iskun saamiseksi asennuksen jälkeen. Automaattiset löysyydensäätimet tulee tarkistaa, eikä niiden oletetaan asettuvan itsestään oikein kengänvaihdon jälkeen.

Täydellinen sarja – vuoratut kengät ja yhteensopivat laitteistot – eliminoi tuntemattoman väsymishistorian osien uudelleenkäytön epävarmuuden. Etenkin ohjatuissa akseleissa ja paljon käytetyissä vetoakseleissa uusilla laitteistoilla aloittava jokainen huoltojakso on varmin tapa saavuttaa tasaiset jarrutusmatkat ja läpäistä tienvarsijarrut.

Valinta uusien ja kunnostettujen vuorattujen kenkäsarjojen välillä

Uudelleenvalmistetuissa vuoratuissa kenkäsarjoissa käytetään kunnostettua kenkäverkkoa, jossa on niitattu uusi vuori, kun taas uusissa sarjoissa käytetään juuri leimattua verkkoa kauttaaltaan. Molemmat kategoriat ovat saatavilla useimmissa jarrukokoonpanoissa, ja hintaero on merkittävä – reman-sarjat toimivat yleensä 20–40 % vähemmän kuin uudet vastaavat.

Reman on hyvä valinta, kun kenkärainan geometria säilyy ja reman-laitteistossa käytetään samaa kitkayhdisteluokkaa kuin OE-spesifikaatiossa. Etsi sarjoja, joissa kerrotaan selkeästi vuorauksen materiaaliluokka (R-luokka, korkealuokkainen, korkea tiheys) ja vahvistetaan kengän pinnoitteen ominaisuudet – paljaat teräsrainat reman-sarjassa syöpyvät nopeammin ja voivat aiheuttaa jännityshalkeamia, joita uusi raina ei tekisi.

Uudet sarjat sopivat ohjaaviin akseleihin, pitkällä ajokilometreillä varustetuille kalustoille, joissa jarrut vaihdetaan tietyin väliajoin, ja kaikissa sovelluksissa, joissa myös rumpu ja laitteisto vaihdetaan. Uuden kenkärainan lisäkustannukset ovat pienet suhteessa huoltotyöhön, ja se poistaa yhden muuttujan tulevasta vikaanalyysistä, jos seuraavan tarkastuksen aikana ilmenee jarruvalitus.
